双头型地脚螺栓 DL /T 1236 (I) - 2013

选择规格尺寸 点击↓

M20

M24

M27

M30

M36

M42

M48

M56

M64

M72

M80

M90

M100

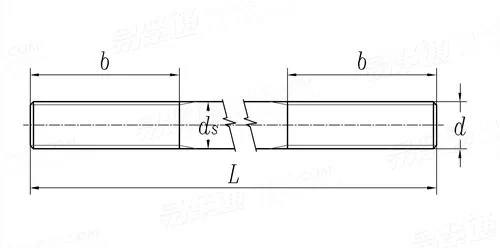

DL /T 1236 (I) - 2013 双头型地脚螺栓

尺寸单位: mm
电力DL /T1236 (I) - 2013 DL1236 1236DL 双头型地脚螺栓
DL /T 1236 (I) - 2013 双头型地脚螺栓
扫一扫分享
螺纹规格
d
M20 M24 M27 M30 M36 M42 M48 M56 M64 M72 M80 M90 M100
P 螺距
ds 公称
最大值
最小值
b 最小值
最大值
L 1
2
3
4
2.5 3 3 3.5 4 4.5 5 5.5 6 6 6 6 6
20 24 27 30 36 42 48 56 64 72 80 90 100
20.84 24.84 27.84 30.84 37 43 49 57.2 65.2 73.2 81.2 91.4 101.4
19.16 23.16 26.16 29.16 35 41 47 54.8 62.8 70.8 78.8 88.6 98.6
60 72 81 90 108 126 144 168 192 216 240 270 300
80 96 108 120 144 168 192 224 256 288 320 360 400
560 672 681 890 1008 1226 1444 1768 2192 2716 3240 3770 4300
660 772 881 990 1208 1426 1644 1968 2392 2916 3440 3970 4500
760 872 981 1090 1408 1626 1844 2168 2592 3116 3640 4170 4700
860 972 1081 1190 1608 1826 2044 2368 2792 3316 3840 4370 4900
①,ds允许设计采用比dsmax值更大的尺寸,但螺纹下方3倍的螺纹公称直径长度内的杆部ds不应大于dsmax
②,8.8级地脚螺栓应采用双头螺母型结构型式。
注:技术数据仅供参考,请以官方原件为准!
