首页 产品与标准 GB /T 29.2 - 1988 十字槽凹穴六角头螺栓

十字槽凹穴六角头螺栓 GB /T 29.2 - 1988

选择规格尺寸 点击↓

M4

M5

M6

M8

括号内尺寸为非优选

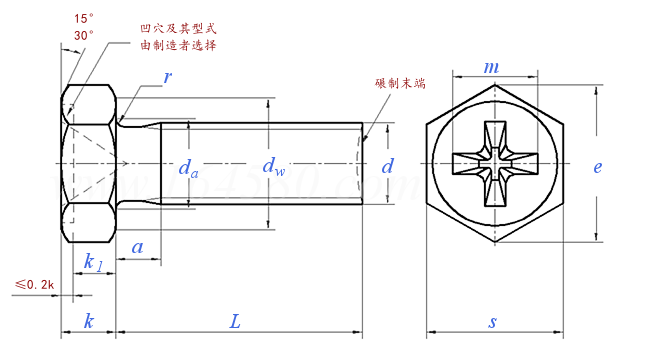

GB /T 29.2 - 1988 十字槽凹穴六角头螺栓

尺寸单位: mm
国标GB /T29.2 - 1988 GB29.2 29.2GB 十字槽凹穴六角头螺栓
模型下载 替
GB /T 29.2 - 1988 十字槽凹穴六角头螺栓
扫一扫分享
单重计算 公差 公制螺纹极限尺寸 米/英制螺纹对照 螺纹直径与受力截面积 最小破坏扭矩 牌号等级 毛坯直径
千件重及价格计算 千件重 : kg x 元/kg = 元/千件
默认密度 g/cm3
×

选择材料对应密度(g/cm3)

  • 碳钢 7.85
  • 不锈钢 8.1
  • 不锈钢 7.95
  • 不锈钢 7.7
  • 钛合金 4.5
  • 铝合金 2.8
  • 铜 8.89


在此选择或在计算页输入材料密度 密度表
公称长度L 注:选择后获得 相应重量
螺纹规格
d
M4 M5 M6 M8
P 螺距
a 最大值
da 最大值
dw 最小值
e 最小值
k 公称
最小值
最大值
k1 最小值
r 最小值
s 最大值
最小值
槽号
m 参考
深度 最大值
最小值
0.7 0.8 1 1.25
2.1 2.4 3 3.75
4.7 5.7 6.8 9.2
5.7 6.7 8.7 11.4
7.5 8.63 10.89 14.2
2.8 3.5 4 5.3
2.6 3.26 3.76 5.06
3 3.74 4.24 5.54
1.8 2.3 2.6 3.5
0.2 0.2 0.25 0.4
7 8 10 13
6.64 7.64 9.64 12.57
2 2 3 3
4 4.8 6.2 7.2
1.93 2.73 2.86 3.86
1.4 2.19 2.31 3.24
千件钢制重≈kg
- - - -
替代列表
GB /T 29.2 - 1988 GB /T 29.2 - 2013

工艺相关

GB /T 196
普通螺纹 基本尺寸
GB /T 197
普通螺纹 公差
GB /T 2
紧固件 - 外螺纹零件末端 （ISO 4753:2011, MOD）
GB /T 3098.1
紧固件机械性能 螺栓、螺钉和螺柱
GB /T 3103.1
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB /T 5267.1
电镀层厚度的技术要求
GB /T 5779.1
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求
GB /T 1237
紧固件标记方法
GB /T 90.1
紧固件 验收检查 （ISO 3269:2000 IDT）
GB /T 90.2
紧固件 标志与包装
GB 944.1
螺钉用十字槽

技术条件和引用标准

材料
钢
螺纹 公差
标准
机械性能 等级
标准
公差 产品等级
标准
十字槽
表面处理
表面缺陷
验收及包装
6 g
GB 196 、GB 197
5.8
GB 3098.1
B级
GB 3103.1
H 型，GB 944.1
① 不经处理；② 镀锌钝化 GB 5267
GB 5779.1
GB 90

引用参考

GB /T 1172
黑色金属硬度及强度换算值
GB /T 5267.1 - 2002
镀锌、镀镍、镀镉、复合镀等层镀层盐雾腐蚀的防护性能
GB /T 193 - 2003
普通螺纹（一般用途米制螺纹）- 直径与螺距系列 (ISO 261: 1998, MOD)
GB /T 3106 - 2016
紧固件 - 螺栓、螺钉和螺柱 - 公称长度和螺纹长度 (ISO 888:2012, MOD)
GB /T 12603 - 2005
金属热处理工艺分类及代号
GB /T 3 - 1997
普通螺纹收尾、肩距、退刀槽和倒角 (ISO 3508:1976 / ISO 4755:1983)
GB /T 5779.1 - 2000
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 一般要求
GB /T 5779.3
紧固件表面缺陷 - 螺栓、螺钉和螺柱 - 特殊要求
GB /T 3103.1 - 2002
紧固件公差（螺栓、螺柱、螺钉和螺母）
GB /T 34632
统一螺纹搓制和滚制前的毛坯直径
GB /T 18685 - 2017
普通螺纹搓制和滚制前的毛坯直径
GB /T 3105 - 2002
普通螺栓和螺钉 - 头下圆角半径
GB /T 197 - 2018
普通螺纹 公差
注：技术数据仅供参考，请以官方原件为准！
